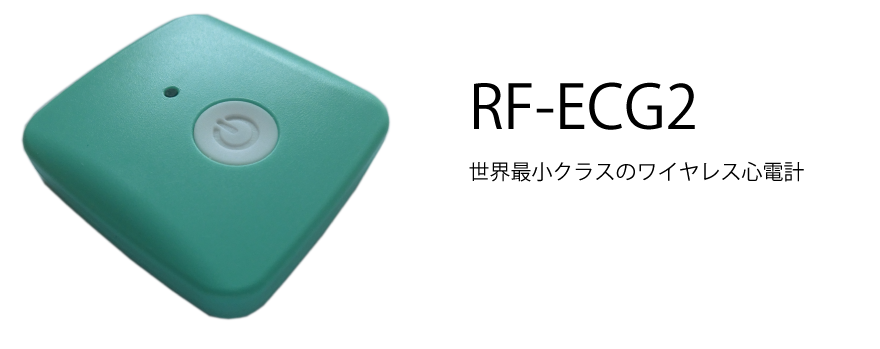

ワイヤレス生体センサ　RF-ECG2

メイン画像

小型・低消費電力・高速・ワイヤレス心電計

サンプリング間隔204Hzで、1チャンネルの心臓電位、重力加速度（X,Y,Z)、温度の5系統のデータを採取し、リアルタイムでPCに送信する、世界最小級のワイヤレス心電計です。

Bluetoothと同じ2.4GHz帯を使用していますが、独自の技術により、消費電力をBluetoothの1/10近くのにおさえています。

※本製品は、心電図センサーのJIS規格に準拠して製造されておりますが、弊社の技術をご検証いただくための評価キット（Evaluation Kit)として販売しております。医療機器ではございませんので、ご注意ください。

機能・性能等

サイズ、形状 幅40mm 長さ35mm 厚み7.2mm(±2mm)
重量12g（電池含む）
電池 リチウム電池 CR2032 3V
素材 ABS樹脂（プラスチック） ※生体に影響がない素材
無線種別 2.4GHz帯高度化小電力データ通信システム
送信周波数 1mW(0dbm)
通信プロトコル 独自方式 CRC付き
消費電流 動作時 約2.5mA
待機時 約2μA
通信距離 約20m
連続使用時間 約48時間 （環境温度25℃）
心電のみ（オプション）約120時間
入力インピーダンス 100MΩ以上
対応OS Windows 8 / 8.1 / 7

心電増幅

ゲイン 60dB～80dB 可変
初期値 60dB
低域遮断周波数 0.05Hz～0.32Hz 可変
初期値 0.16Hz時定数1秒
高域遮断周波数 100Hz 固定
サンプリングレート 204Hz,100Hz　切替可

価格表

EK
評価キット		 一般
　￥ 398,000
アカデミック
　￥ 248,000		 RF-ECG2 x 1, RF-USB x 1, EK soft x 1, CR2032 x 1,電極サンプル x 5回分, 取扱説明書(Installer CD内)
SDK
開発キット		 一般
　￥ 498,000
アカデミック
　￥ 348,000		 RF-ECG2 x 1, RF-USB x 1, SDK soft x 1, CR2032 x 1, 電極サンプル x 5回分, 取扱説明書(Installer CD内)
※価格は税別価格となります

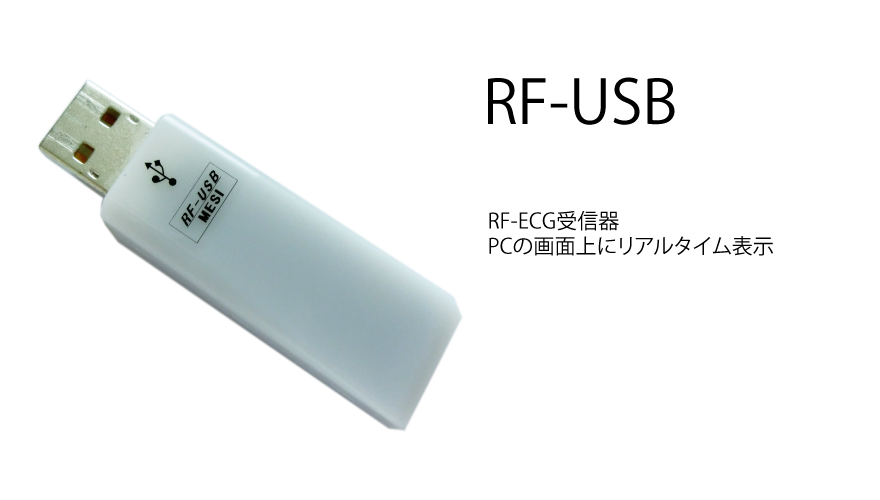

ワイヤレス生体センサ受信器　RF-USB EK

メイン画像

送信機からのデータは、PCに直接接続したUSB受信機で受信し、PCの画面上でにリアルタイム表示されます。
PCに保存することもできます。RF-ECGおよびRF-BBCの両方の生体センサに対応した受信機です。

サイズ、形状 幅18mm 長さ625mm 厚み11mm
重量9g
電源 USB給電
